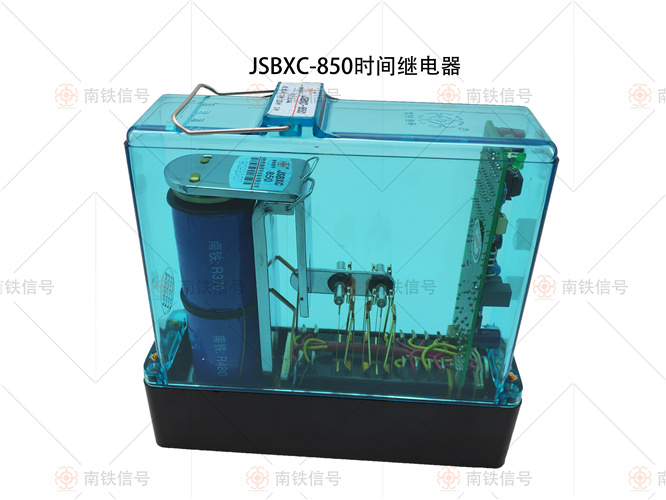

JSBXC1-850時間繼電器可編程時間繼電器用于鐵路信號延時電路中，也可用于適合使用的其它工業控制系統。

JSBXC一850型繼電器的接點編號與無極繼電器相同。圖1一32中，除73、62外，時間控制單元的端子號與繼電器接點完全相同。除73接＋電源，62接一電源以及按所需時間連接對應接點外，繼電器內部尚需連接1一81、2一13、3一71、4一23、11一51、12一53。因此，可供使用的只有第三、第四組兩組接點組，和第二組前接點。

另有JSBXC一780型和JSBXC一820型，它們的緩吸時間與JSBXC一850型有所不同，以滿足不同電路的需要。

二、JSBXC₁一850型時間繼電器

JSBXC一850時間繼電器采用RC延時電路，在使用中由于電容器老化和環境溫度變化，延時時間有漂移，需定期檢修和調整其時間常數。而JSBXC₁一850型可編程時間繼電器，是新一代的時間繼電器，它采用微電子技術，通過單片機軟件設定不同的延時時間。它采用動態電路輸出，延時精度高（為士5%)，不需要調整，電路安全可靠，它不改動繼電器的外部配線，代用很方便。JSBXC₁一850型時間繼電器內部電路如圖1一33所示。電路由4部分組成：輸人電路、控制電路、電源電路和動態輸出電路。

Ⅰ為輸人部分，經4個光電耦合器IC_2-1，~IC_2-4。（5Z1一4型）輸入端不同連接，設定不同的延時時間，其連接同JSBXC一850型繼電器。光電耦合器起隔離作用，將外部電路和單片機隔離開。當光電耦合器的發光二極管有輸入導通時，其光敏三極管就導通。否則，就截止。

Ⅱ為控制電路，由IC₁、（DIP18型）和晶體振蕩器JZ及C₆ 、C₇等組成。JZ為IC₁，提供振蕩源。當IC₁的輸人端RB₀一RB₃其中一個有輸人時，通過軟件的設定，其輸出端RA₁~RA₃在不同的延時時間后就有序列脈沖輸出。在延時過程中發光二極管LED每秒鐘閃亮一次。

Ⅲ為動態輸出部分。當單片機的輸出，通過光電耦合器IC₃接至M()S管T₂(IRF840型）柵極。在序列脈沖的作用下，T₂反復導通和截止。T₂導通時，對電容器C₈充電。T₂截止時，C₈對C₉放電。當C₉上電壓充至繼電器工作值時，通過前圈（370Ω）使繼電器吸起。繼電器吸起，其前接點11一12閉合，又使后圈（480Ω）勵磁，于是繼電器可靠吸起。

Ⅳ為電源部分。經73一62輸人的電源經D₁，鑒別極性。C₁ R₂ C₉ 組成的濾波電路濾除交流成分，三端穩壓器T₁(7805型）穩壓，為單片機提供工作電源。

JSBX₁一850型繼電器在使用時應注意以下各點：

(l）繼電器線圈兩端并聯有二極管，所以線圈的1、3端應接正電，2、4端接負電。

(2）如果繼電器緩吸時間出現誤差，應更換控制電路中的晶振或單片機。

(3）如果繼電器通電后工作正常，但發光二極管不亮，可更換發光二極管。

(4）如果繼電器通電后不吸起，此時若發光二極管每秒閃1次，應檢查動態輸出電路中的元件是否有損壞的；若發光二極管不閃，應對4部分電路進行分別檢查。經檢查輸入條件正確，則是控制電路板出現故障，建議更換電路板。
